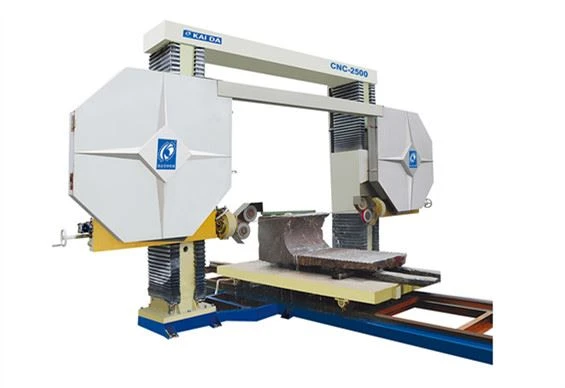

Machine de scie à fil diamantée informatisée

Description du produit

  La machine à scie à fil diamantée informatisée adopte un contrôle CNC, une liaison à quatre broches, qui peut traiter la dalle de pierre circulaire, la colonne romaine, le chiffre, la lettre, les caractères chinois et d’autres formes pour la pierre. Cette machine est de bonne qualité avec une grande précision de traitement.

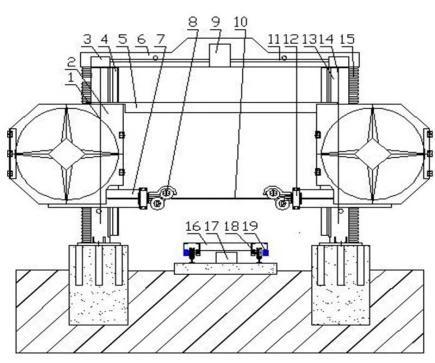

1- poulie de corde; 2- grand bouclier; 3- biseau de transmission; 4- déflecteur d’eau; 5- couvercle de corde; 6- cadre supérieur; 7- partie en porte-à-faux; 8- poulie de guidage; 9- servomoteur; 10 -Corde de diamant; 11- Arbre d’entraînement du cadre supérieur; 12- Siège de fixation de la roue de guidage; 13- Colonne; 14- Vis de levage; 15- Housse de protection; 16- Table de travail; 17- Pièce de transmission servo de table de travail; 18- Partie roue de voyage; 19 - partie siège de roue.

Caractéristiques du produit

Mouvement de coupe principal Comme le montre la figure, le moteur principal transmet la puissance à l’arbre principal à travers la courroie trapézoïdale, et l’arbre principal entraîne le fil diamanté à travers la roue en aluminium pour effectuer un mouvement d’alimentation à grande vitesse pour couper la plaque.

1. Le mouvement de coupe principal de l’axe X est que le moteur transmet la puissance à l’arbre principal à travers la courroie à rainure en V, l’arbre principal entraîne la roue en aluminium et la roue en aluminium entraîne la corde diamantée à tourner à grande vitesse pour réaliser la coupe.

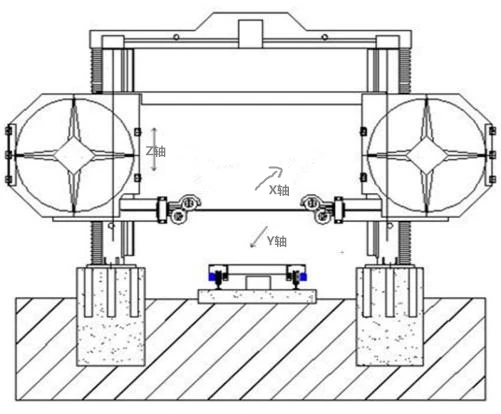

2. Mouvement d’alimentation de l’axe Y, mouvement d’alimentation de l’axe Z, mouvement de coupe principal de l’axe X.

3. Le mouvement d’alimentation de l’axe Y est entraîné par le servomoteur fixé sur le cadre du rail de guidage de l’établi pour entraîner la tige à vis à travers le réducteur de turbine, puis la tige à vis entraîne la plaque de table de travail à se déplacer horizontalement le long du rail de guidage.

4. Le mouvement d’alimentation de l’axe Z est entraîné par le servomoteur fixé sur le cadre supérieur à travers le réducteur de turbine pour entraîner la tige polie à tourner, puis les dents coniques sont entraînées par les deux extrémités et les dents biseautées sont entraînées par les deux côtés de la vis de colonne pour se déplacer de haut en bas le long du rail de guidage de colonne.
